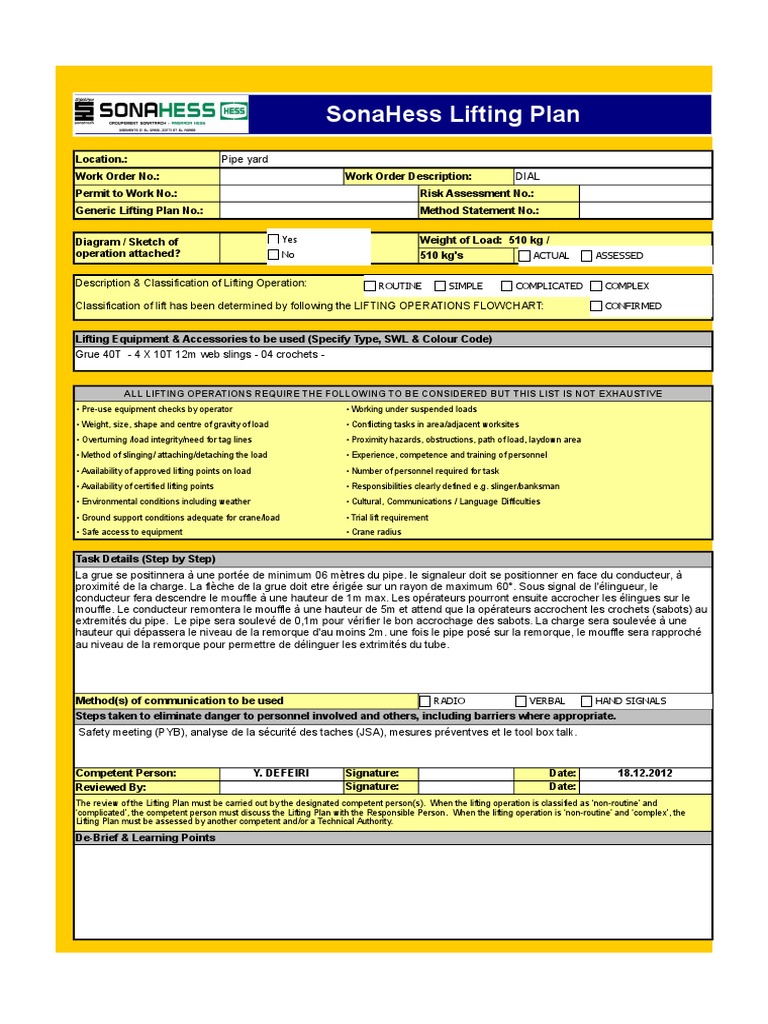

SonaHess Lifting Plan

Location.: Pipe yard

Work Order No.: Work Order Description: DIAL
Permit to Work No.: Risk Assessment No.:
Generic Lifting Plan No.: Method Statement No.:

Diagram / Sketch of ✘ Yes Weight of Load: 510 kg /

operation attached? No 510 kg's ACTUAL ✘ ASSESSED

Description & Classification of Lifting Operation: ROUTINE ✘ SIMPLE COMPLICATED COMPLEX

Classification of lift has been determined by following the LIFTING OPERATIONS FLOWCHART: CONFIRMED

Lifting Equipment & Accessories to be used (Specify Type, SWL & Colour Code)
Grue 40T - 4 X 10T 12m web slings - 04 crochets -

ALL LIFTING OPERATIONS REQUIRE THE FOLLOWING TO BE CONSIDERED BUT THIS LIST IS NOT EXHAUSTIVE
• Pre-use equipment checks by operator
• Weight, size, shape and centre of gravity of load
• Overturning /load integrity/need for tag lines
• Method of slinging/ attaching/detaching the load
• Availability of approved lifting points on load
• Availability of certified lifting points
• Environmental conditions including weather
• Ground support conditions adequate for crane/load
• Safe access to equipment
• Working under suspended loads
• Conflicting tasks in area/adjacent worksites
• Proximity hazards, obstructions, path of load, laydown area
• Experience, competence and training of personnel
• Number of personnel required for task
• Responsibilities clearly defined e.g. slinger/banksman
• Cultural, Communications / Language Difficulties
• Trial lift requirement
• Crane radius

Task Details (Step by Step)

La grue se positinnera à une portée de minimum 06 mètres du pipe. le signaleur doit se positionner en face du conducteur, à
proximité de la charge. La flèche de la grue doit etre érigée sur un rayon de maximum 60°. Sous signal de l'élingueur, le
conducteur fera descendre le mouffle à une hauteur de 1m max. Les opérateurs pourront ensuite accrocher les élingues sur le
mouffle. Le conducteur remontera le mouffle à une hauteur de 5m et attend que la opérateurs accrochent les crochets (sabots) au
extremités du pipe. Le pipe sera soulevé de 0,1m pour vérifier le bon accrochage des sabots. La charge sera soulevée à une
hauteur qui dépassera le niveau de la remorque d'au moins 2m. une fois le pipe posé sur la remorque, le mouffle sera rapproché
au niveau de la remorque pour permettre de délinguer les extrimités du tube.

Method(s) of communication to be used RADIO ✘ VERBAL ✘ HAND SIGNALS

Steps taken to eliminate danger to personnel involved and others, including barriers where appropriate.
Safety meeting (PYB), analyse de la sécurité des taches (JSA), mesures préventves et le tool box talk.

Competent Person: Y. DEFEIRI Signature: Date: 18.12.2012

Reviewed By: Signature: Date:
The review of the Lifting Plan must be carried out by the designated competent person(s). When the lifting operation is classified as ‘non-routine’ and
‘complicated’, the competent person must discuss the Lifting Plan with the Responsible Person. When the lifting operation is ‘non-routine’ and ‘complex’, the
Lifting Plan must be assessed by another competent and/or a Technical Authority.

De-Brief & Learning Points

D

LS
 N° Plan 01T-12

PLAN DE LEVAGE / LIFTING PLAN Code Affaire 03 TEC.2012

Date 17.12.2012

Client: SonaHess-GEA Unité : El Gassi Section : Pipe Yard PTW : oui

Description de l'Opération de levage Exigences Requises pour l'Exécution de l'Opération

Chargement de 433 tubes de 8" et 492 tubes de 6" Oui Non Observations
sur un plateau de semi remorque Points de soulèvement appropriés ………………………….
Centre de gravité établi ………………………….
Caractéristiques Générales de la Charge à Soulever Accès à la charge sans obstacles ………………………….
Désignation ..………. : tube en acier enrobé Planéité du Plancher d'appui acceptable ………………………….
Poids .………………… : 510 Kg (8") / 336 Kg (6") Solidité du Plancher d'appui suffisante ………………………….
Dimensions ..………. : L : 1200 mm - Ø : 8" / 6" Entreposage de la charge adéquat et clair ………………………….
Position initiale ..….. : Plancher :~100 mm Site exposé aux effets du vent ………………………….
Position finale …….. : Niveau de la remorque:~ 1500 mm Zone de travail présente un risque particulier ………………………….
Barrières et/ou balises érigées ………………………….
Caractéristiques de l'appareil de levage Inspection visuelle de l'appareil concluante ………………………….
Type ……………………. : Grue téléscopique sur porteur Carnet d'entretien de l'appareil à jour ………………………….
Capacité nominale……. : 40 tonnes Les dispositifs de sécurité fonctionnels ………………………….
Portée de la flèche … : 36 m Revue des consignes de travail et de sécurité ………………………….

Moyens Humains nécessaires Croquis

Vue de Face Vue de Dessus
Grutier …………………………………….. : 01 ( S/T ) Av
Responsable des opérations ………….. : 01 ( Dial )
Manœuvres élingueurs ……………….. : 02 ( Dial ) grue
Inspecteur HSE ……………………… : 01 ( Dial )
axe flèche grue
charge
axe grue
~10 m
Organes Nom Date Visa élingue
Etabli par (Dial) Y. DEFEIRI 17.12.12 ~0,2 m ~10 m crochet
Vérifié par (Dial) M. KHENFER 17.12.12
Approuvé par (Client) Niveau Plancher ~12 m
