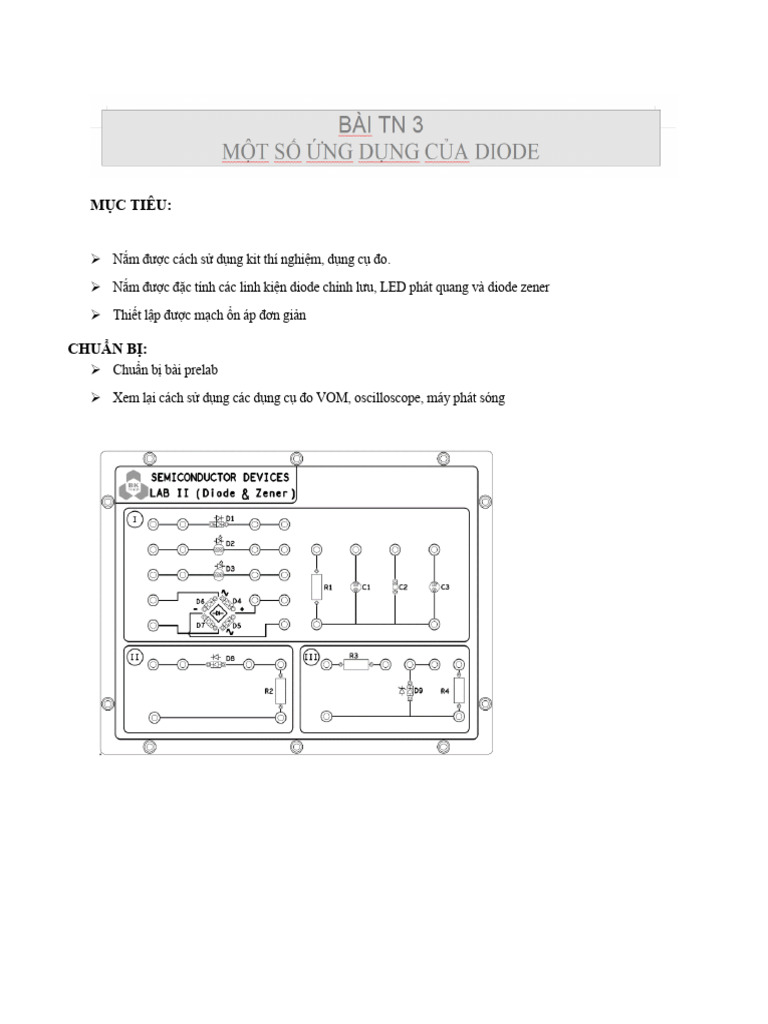

MỤC TIÊU:

 Nắm được cách sử dụng kit thí nghiệm, dụng cụ đo.

 Nắm được đặc tính các linh kiện diode chỉnh lưu, LED phát quang và diode zener
 Thiết lập được mạch ổn áp đơn giản

CHUẨN BỊ:
 Chuẩn bị bài prelab
 Xem lại cách sử dụng các dụng cụ đo VOM, oscilloscope, máy phát sóng
 THÍ NGHIỆM 1

Mục tiêu

Khảo sát mạch xén phân cực âm dùng diode

Yêu cầu
 Kết nối mạch như hình vẽ. Trong đó nguồn V DC là nguồn DC có điện áp 1V. Nguồn xoay chiều V sine
là sóng sine biên độ ban đầu là 2Vp-p, tần số 1kHz, mức offset là 0V. Các bộ nguồn trên chưa được
bật cho đến khi được GVHD xem qua.

Kiểm tra

Vẽ lại sơ đồ nguyên lý của mạch thí nghiệm trên, trên sơ đồ nguyên lý cần ký hiệu đầy đủ tên linh
kiện, thông số của chúng.
 Sinh viên tiến hành lắp mạch điện thí nghiệm. Sau khi lắp xong mạch thí nghiệm, sinh viên nhờ
GVHD xác nhận rồi mới tiến hành thí nghiệm

Thay đổi biên độ của nguồn xoay chiều Vsine từ 2Vp-p đến 10Vp-p. Trong quá trình thay đổi đó, quan
sát dạng sóng thu được trên cả hai kênh của dao động ký, mô tả lại hiện tượng thu được.

-Khi tăng dần Vs thì dạng sóng Vo suất hiện khoảng bị xén càng rõ

Ghi chú: cả hai kênh đều phải quan sát ở chế độ DC trong bài thí nghiệm này trở về sau.

- Theo sơ đồ trên, kênh 1 đo điện áp giữa 2 đầu nguồn xoay chiều, nên khi thay đổi biên độ của
nguồn, biên độ của sóng trên kênh 1 cũng thay đổi theo
- Còn ở kênh 2, đo điện áp ngõ ra, ở bán kỳ dương, đều bị xén ở giá trị V = 1 + V on. Ở bán kỳ âm,
dạng sóng ra như dạng sóng ở kênh 1.

Giữ biên độ của nguồn xoay chiều Vsine là 10Vp-p, thay đổi giá trị điện áp của nguồn DC từ 1VDC
đến 3VDC, quan sát hiện tượng thu được.

- Ở kênh 2, khi thay đổi nguồn DC, mức xén ở các dạng sóng lần lượt bị thay đổi theo.
- Độ giới hạn của sóng ngõ ra được tăng dần lên

Điều chỉnh nguồn Vsine có biên độ 10Vp-p, nguồn DC có điện áp 1V, vẽ lại dạng sóng thu được trên
dao động ký.
Giải thích vì sau ta thu được đồ thị như vậy.

Khi Vin > 1.7 thì diode hoạt động như một nguồn một chiều, khi đó Vo = 1,7 (V) nên mạch bị xén trên

Khi Vin < 1.7 thì diode bị tắt, khi đó Vo = Vin

THÍ NGHIỆM 2

Mục tiêu

Khảo sát mạch xén phân cực dương dùng diode

Yêu cầu
 Kết nối mạch như hình vẽ. Trong đó nguồn V DC là nguồn DC có điện áp 1V. Nguồn xoay chiều V sine
là sóng sine biên độ ban đầu là 2Vp-p, tần số 1kHz, mức offset là 0V. Các bộ nguồn trên chưa được
bật cho đến khi được GVHD xem qua.

Kiểm tra

Vẽ lại sơ đồ nguyên lý của mạch thí nghiệm trên, trên sơ đồ nguyên lý cần ký hiệu đầy đủ tên linh
kiện, thông số của chúng.

Sinh viên tiến hành lắp mạch điện thí nghiệm. Sau khi lắp xong mạch thí nghiệm, sinh viên nhờ
GVHD xác nhận rồi mới tiến hành thí nghiệm.

Xác nhận của GVHD:

Thay đổi biên độ của nguồn xoay chiều Vsine từ 2Vp-p đến 10Vp-p. Trong quá trình thay đổi đó, quan
sát dạng sóng thu được trên cả hai kênh của dao động ký, mô tả lại hiện tượng thu được.

- Kênh 1: Tương tự dạng sóng ở thí nghiệm 1, khi thay đổi dần biên độ của nguồn, dạng sóng trên
kênh 1 cũng thay đổi theo và có biên độ tương ứng với nguồn xoay chiều Vsine.
- Kênh 2: Ngược lại với thí nghiệm 1, nếu ở thí nghiệm 1, khi thay đổi V sine , dạng sóng cũng bị
giới hạn lại, nhưng lúc này bị giới hạn ở bán kì âm và mỗi lần thay đổi, dạng sóng tương tự như
Kênh 1 và mức xén không thay đổi.

Giữ biên độ của nguồn xoay chiều Vsine là 10Vp-p, thay đổi giá trị điện áp của nguồn DC từ 1VDC
đến 3VDC, quan sát hiện tượng thu được.
- Tương tự thí nghiệm 1, độ giới hạn của tín hiệu sóng ngõ ở kênh 2 cũng bị thay đổi, nhưng ở bán
kỳ âm nên độ giới hạn giảm dần.

Điều chỉnh nguồn Vsine có biên độ 10Vp-p, nguồn DC có điện áp 1V, vẽ lại dạng sóng thu được trên
dao động ký.

Giải thích vì sau ta thu được đồ thị như vậy.

Khi Vin < -1.7 thì diode hoạt động như một nguồn một chiều, khi đó V o = -1,7 (V) nên mạch bị xén
dưới
Khi Vin > - 1.7 thì diode bị tắt, khi đó Vo = Vin
THÍ NGHIỆM 3

Mục tiêu

Khảo sát mạch xén phân cực dương dùng diode, có tải.

Yêu cầu
 Kết nối mạch như hình vẽ. Trong đó nguồn V DC là nguồn DC có điện áp 1V. Nguồn xoay chiều V sine
là sóng sine biên độ 8Vp-p, tần số 1kHz, mức offset là 0V. Các bộ nguồn trên chưa được bật cho
đến khi được GVHD xem qua.

Kiểm tra

Vẽ lại sơ đồ nguyên lý của mạch thí nghiệm trên, trên sơ đồ nguyên lý cần ký hiệu đầy đủ tên linh
kiện, thông số của chúng.

Sinh viên tiến hành lắp mạch điện thí nghiệm. Sau khi lắp xong mạch thí nghiệm, sinh viên nhờ
GVHD xác nhận rồi mới tiến hành thí nghiệm.

Xác nhận của GVHD:

Điều chỉnh nguồn Vsine có biên độ 10Vp-p, nguồn DC có điện áp 1V, vẽ lại dạng sóng thu được trên dao
động ký.
So sánh hình dạng đồ thị trên với đồ thị thu được tại thí nghiệm 2, mô tả lại các điểm giống và khác
nhau giữa hai đồ thị, giải thích.

- Đồ thị ngõ vào vẫn giống như ở TN 2 nhưng ngõ ra ở TN 3 có biên độ thấp hơn so với TN 2,
nhưng vẫn giữ nguyên được hình sóng sin trong khi ở TN 2 thì dạng sóng bị xén dưới do ở TN 3
khi Vin > -1.7 có R1 song song với VDC và D1.
- TN 2: Khi Vin > -1,7 thì Vo = Vin
- TN 3: Khi Vin > -1,7 thì Vo = ( Vin*R1) / (R3+R1)
 THÍ NGHIỆM 4

Mục tiêu

Khảo sát mạch xén phân cực dương dùng diode, có thêm điện trở trên diode.

Yêu cầu
 Kết nối mạch như hình vẽ. Trong đó nguồn V DC là nguồn DC có điện áp 1V. Nguồn xoay chiều V sine
là sóng sine biên độ là 8Vp-p, tần số 1kHz, mức offset là 0V. Các bộ nguồn trên chưa được bật cho
đến khi được GVHD xem qua.

Kiểm tra

Vẽ lại sơ đồ nguyên lý của mạch thí nghiệm trên, trên sơ đồ nguyên lý cần ký hiệu đầy đủ tên linh
kiện, thông số của chúng.

Sinh viên tiến hành lắp mạch điện thí nghiệm. Sau khi lắp xong mạch thí nghiệm, sinh viên nhờ
GVHD xác nhận rồi mới tiến hành thí nghiệm.

Xác nhận của GVHD:

Điều chỉnh nguồn Vsine có biên độ 10Vp-p, nguồn DC có điện áp 1V, vẽ lại dạng sóng thu được trên
dao động ký.

So sánh hình dạng đồ thị trên với đồ thị thu được tại thí nghiệm 2, mô tả lại các điểm khác nhau giữa
hai đồ thị và giải thích.

- Đồ thị ngõ vào vẫn là dạng hình sin nhưng phần đồ thị ngõ ra của TN 4 vẫn còn giữ nguyên được
dạng hình sin.
- TN 2: Khi Vin > -1,7 thì Vo = Vin
- TN 3: Khi Vin > -1,7 thì Vo = -1,7 – ( -Vin – 1,7) / (R1 +R3)
